電動閘閥型號含義是什么，用什么表示
電動閘閥型號含義如下：
驅動方式為電動，連接方式為法蘭，密封圈為合金密封面或襯里為Cr13系列不銹鋼，壓力為25公斤，閘閥為WCB鑄鋼（也叫碳鋼）。
Z945x-16q型閥門是什么意思?
z表示閘閥，9表示電動，4表示連接方式是法蘭，5表示暗桿楔形閘板單閘板，x表示密封面材質是橡膠，16表示公稱壓力是1.6MPa，q表示閥體材料是球墨鑄鐵。
z941w-16p是什么?
z表示閘閥，9表示電動，4表示連接方式是法蘭，1表示結構形式是明桿楔式閘板單閘板，w表示閥體直接加工，16表示公稱壓力是1.6MPa，p表示閥門材料是18-8系不銹鋼。
Z941h-64型號的意義?
z表示閘閥，9表示電動，4表示連接形式是法蘭，1表示結構形式是明桿楔式閘板單閘板，h表示密封面材質是Cr13不銹鋼，64表示公稱壓力是6.4MPa。
閘閥的代號，字母“Z”；
閘閥的驅動方式，比較常見的就是手輪和電動的兩種，手輪操作時，代號可以省略；電動驅動代號為數字“9”；
閘閥的連接方式，以法蘭連接居多，所以我們只介紹法蘭連接的閘閥，代號為數字“4”；
閘閥的結構形式，明桿的代號為數字“1”，暗桿結構的代號為數字“5”；
閘閥密封面材質，常見的有黃銅密封（代號“T”），橡膠密封（代號“X”），不銹鋼密封（代號“H”）,本體密封（代號“W”）；
閘閥公稱壓力，與閘閥的密封面材質和閥體材質息息相關，低壓閘閥承壓16公斤以內，中高壓閘閥最高可以承壓63公斤；
閘閥閥體材質，我們也是介紹常見的幾種，灰鑄鐵（代號“Z”，可以忽略不寫）、球墨鑄鐵（代號“Q”）、鑄鋼（代號“C”）、不銹鋼（代號“P”）。
了解閘閥型號組成之后，我們就能根據閘閥型號輕易的判斷出是哪種閘閥。常用的閘閥型號有：
灰鑄鐵明桿法蘭閘閥：Z41T-16Z；
灰鑄鐵暗桿法蘭閘閥：Z45T-16Z；

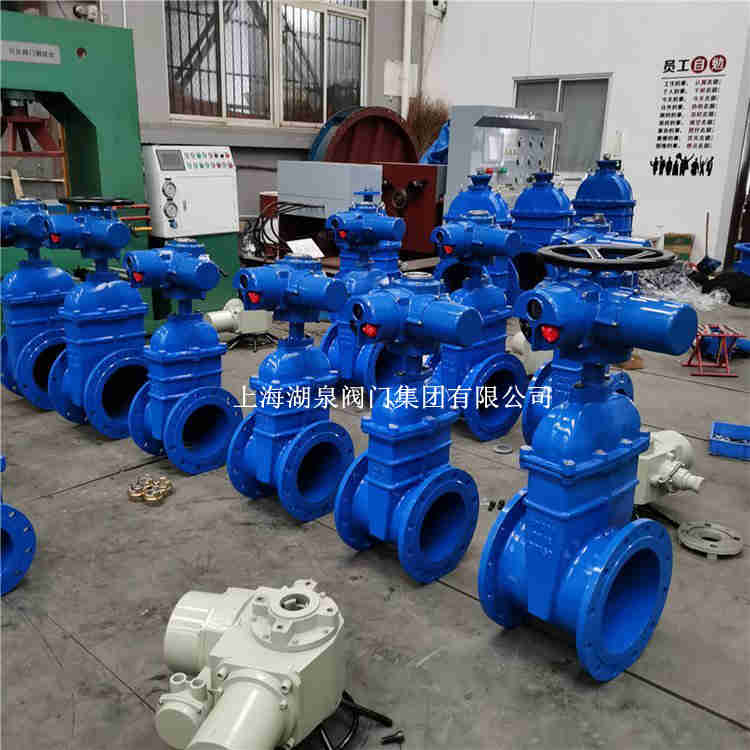

球墨鑄鐵明桿軟密封閘閥：Z41X-16Q；
球墨鑄鐵暗桿軟密封閘閥：Z45X-16Q；
鑄鋼法蘭閘閥：Z41H-25/40/63C；

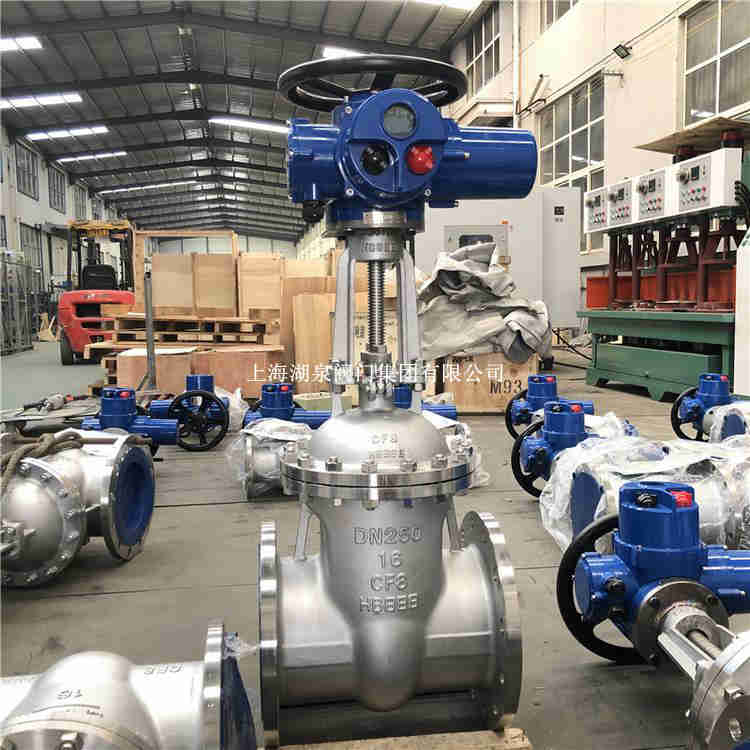

不銹鋼法蘭閘閥：Z41W-16/25/40/63P。
