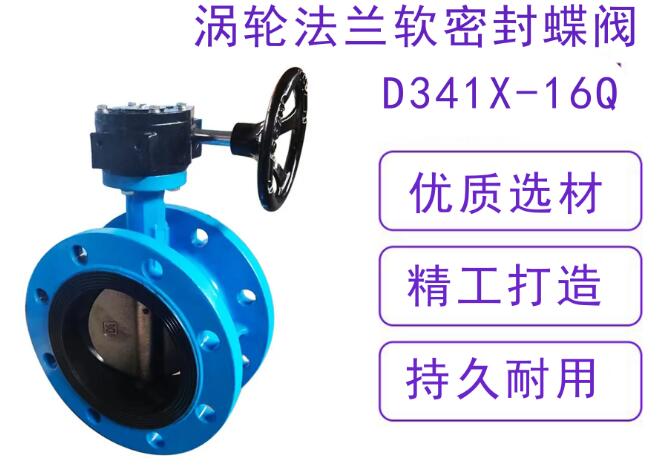

產品名稱：蝶閥\D341X-16Q DN100（蝶閥閥門廠家）[ 2024-07-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩(wěn)定：實行全過程質量監(jiān)控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規(guī)格尺寸
結構圖片

一、蝶閥\D341X-16Q DN100（蝶閥閥門廠家）介紹

D341X-16Q是常用的一個蝶閥型號，其編輯方式中的字母各自有著特定的含義：D - 這代表著閥門的類型，即《蝶閥》。3 - 表明該閥門的驅動方式為《蝸輪》。4 - 這表示閥門的連接方式為《法蘭》。1 - 它表示閥門的結構形式為《中線》。X - 代表著閥座的材質，即《橡膠》。- - 這是一個《分隔鍵》。16 - 這表示閥門的公稱壓力為《PN16》。Q - 它表示閥體的材料是《球墨鑄鐵QT450》。這款蝶閥還有多種通用名稱，如蝸輪蝶閥、襯膠蝶閥、法蘭蝶閥、中線蝶閥、低壓蝶閥、軟密封蝶閥、鑄鐵蝶閥、橡膠蝶閥等。適用于食品、醫(yī)藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上。

二、蝶閥\D341X-16Q DN100（蝶閥閥門廠家）技術參數

公稱通徑	DN(mm)	50～2000
公稱壓力	PN(MPa)	0.6	1.O	1.6
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4
試驗壓力 Ps(MPa)	密封試驗	O.66	1.1	1.76
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸輪傳動、氣傳動、電傳動

三、蝶閥\D341X-16Q DN100（蝶閥閥門廠家）零部件材料

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	0型圈、柔性石墨

四、蝶閥\D341X-16Q DN100（蝶閥閥門廠家）密封材料

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃
